Изготовление промышленных жироуловителей

Назначение и принцип работы

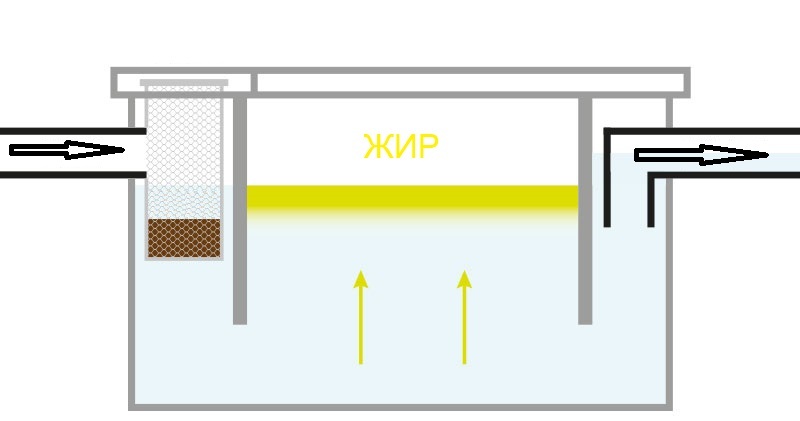

Цеховой жироуловитель представляет собой специализированное оборудование, предназначенное для локальной очистки сточных вод в производственном помещении или в непосредственной близости от источника загрязнения. Основной принцип его работы основан на физическом процессе гравитационного разделения. Сточная вода поступает в приемную камеру устройства, где в условиях пониженной скорости потока происходит естественное всплытие жировых частиц, плотность которых ниже плотности воды. Всплывший жир накапливается в верхней части камеры и периодически удаляется, а осветлённая вода сбрасывается в канализацию или направляется на дальнейшую очистку.

Конструктивные особенности.

Наше предприятие осуществляет изготовление промышленных цеховых жироуловителей в двух технологических модификациях, выбор которых зависит от специфики вашего производства, среднечасового объема сточных вод и требуемой глубины очистки:

1. Гравитационные жироуловители
2. Модульные жироуловители с тонкослойным элементом

Гравитационные жироуловители — классика промышленной очистки, состоящая из нескольких камер. Отличаются простотой в эксплуатации, но имеют ограниченную производительность и требуют регулярного ручного обслуживания. Это наиболее простое и проверенное временем решение, основанное на физическом законе разделения несмешивающихся жидкостей по плотности. Конструкция такого устройства состоит из нескольких последовательно соединённых камер, в которых сточная вода теряет скорость до значения, позволяющего жировым частицам всплывать на поверхность. При этом тяжёлые взвешенные примеси оседают на дно, образуя осадок, а осветлённая вода переливается в следующую камеру или сбрасывается в канализацию.

Ключевой особенностью гравитационных моделей является отсутствие движущихся механизмов и необходимости в электропитании. Это делает их максимально надёжными и неприхотливыми в эксплуатации, что особенно ценно в цехах с агрессивной средой или в условиях, где перебои с электроэнергией могут привести к остановке производства. Корпуса изготавливаются из нержавеющей стали, полипропилена или стеклопластика, что позволяет подобрать материал под конкретные условия — от пищевых цехов с требованием к санитарной обработке до агрессивных химических сред.

Модульные жироуловители с тонкослойным элементом.

Модульные жироуловители с тонкослойным элементом представляют собой следующее поколение очистного оборудования, разработанное для эффективного улавливания мелкодисперсных жиров и компактного размещения в условиях дефицита свободного пространства. Главное отличие от классических гравитационных аналогов — наличие пакета наклонных ламелей (пластин) или гофрированных модулей, установленных в сепарационной камере под строго определенным углом к направлению движения жидкости.

Принцип работы оборудования основан на эффекте интенсивной коалесценции. Проходя через ламельный блок, сточная вода разделяется на множество тонких изолированных слоев, что полностью гасит турбулентность и переводит поток в строго ламинарный режим. Жировые капли, сталкиваясь с нижней поверхностью наклонных пластин, мгновенно сливаются в более крупные образования (коалесцируют) и стремительно всплывают на зеркало воды благодаря минимальной толщине разделяемого слоя.

В результате эффективность улавливания масел возрастает до 90–98% даже для мелкодисперсных фракций размером от 30 до 50 микрон. Дополнительно конструкция цехового прибора может включать в себя финишные коалесцентные модули из структурированных полимерных волокон, которые усиливают слияние микрокапель перед сбросом стоков в канализационную сеть.

Конструктивные особенности подземных вертикальных жироуловителей

Подземный вертикальный жироуловитель представляет собой закрытый герметичный резервуар цилиндрической формы, полностью заглубленный в грунт. Его ключевая инженерная особенность — вертикальная ориентация основных рабочих камер, что позволяет добиться значительной высоты отстойной зоны при минимальной занимаемой площади участка.

В отличие от горизонтальных моделей, требующих большой протяженности по оси потока, вертикальное исполнение обеспечивает аналогичную степень очистки за счет оптимизации траектории движения жидкости. Благодаря многокамерной структуре сточные воды направляются по лабиринту перегородок снизу вверх. Поступающий поток опускается в нижнюю часть резервуара для гашения турбулентности, после чего медленно поднимается к выпускному патрубку. В ходе этого восходящего движения легкие фракции масел беспрепятственно всплывают на зеркало воды, а тяжелые взвеси под действием гравитации оседают на дно, разделяясь по вертикальным уровням.

Стандартная комплектация включает в себя герметичный корпус из листового полипропилена. Полипропиленовый жироуловитель абсолютно устойчив к коррозии, агрессивной химии стоков, обладает небольшим весом и отличается простотой монтажа в котлован. Возможно изготовление оборудования в двух модификациях: классическом гравитационном исполнении и с использованием тонкослойных ламельных модулей

Преимущества размещения под парковкой и газоном.

Применение подземных вертикальных жироотделителей обеспечивает предприятию ряд важных эксплуатационных и экономических преимуществ:

• Полное сохранение полезной площади и эстетики участка. Главное достоинство подземной установки — нулевое вмешательство в наземный ландшафт. Парковочные места, проезды для спецтехники и зеленые зоны остаются полностью доступными для эксплуатации. Инвестор и застройщик одновременно решают две задачи: обеспечивают глубокую очистку стоков по ТУ Водоканала и не теряют дорогостоящую функциональную площадь коммерческого объекта.

• Надежная защита от экстремальных внешних воздействий. Заглубление резервуара ниже уровня сезонного промерзания грунта полностью исключает риск замерзания водяной основы стоков в зимний период. Поступающие с кухни ресторана или столовой теплые технологические сточные воды обеспечивают поддержание оптимального температурного баланса внутри камер для штатного протекания процессов сепарации. Эксплуатация оборудования в зимний период происходит в энергоэффективном режиме, без необходимости проектирования сложных и дорогостоящих систем принудительного электрообогрева корпуса.

• Отсутствие визуального и шумового загрязнения территории. Жироуловитель полностью скрыт под слоем земли, на поверхности остаются только герметичные смотровые люки, расположенные заподлицо с покрытием газона или асфальта. Для предотвращения скопления едких газов разложения и ликвидации неприятных запахов на территории объекта, комплекс штатно подключается к выносной фановой системе вентиляции. Наружный вентиляционный стояк выводится в изолированные зоны (на удалении от пешеходных дорожек и окон зданий) или поднимается по стене здания, что гарантирует абсолютный комфорт для посетителей гостиниц, бизнес-центров и жилых дворов.

Монтаж и эксплуатация подземных жироуловителей.

Строительно-монтажные работы по установке вертикального жироуловителя выполняются строго в соответствии со СНиП и технологической картой завода-изготовителя:

• Подготовка основания и якорение. Монтаж начинается с разработки котлована. На его дне обустраивается уплотненная песчаная подготовка, на которую заливается монолитная железобетонная пригрузочная плита (или укладывается готовая плита ЖБИ). Корпус опускается в котлован с помощью автокрана и намертво фиксируется к бетонному основанию капроновыми анкерными ремнями (стропами). Это процедура «якорения», которая на 100% защищает легкий полипропиленовый резервуар от выдавливания наружу при подъеме грунтовых вод и паводках.

• Правильная обратная засыпка. Засыпка пазух котлована производится послойно (по 200–300 мм) сухой песчано-цементной смесью с обязательным уплотнением. Критически важно: перед началом обсыпки и трамбования резервуар необходимо постепенно заполнять чистой водой. Уровень воды внутри должен опережать уровень засыпки снаружи на 20–30 см, чтобы компенсировать внешнее давление грунта и исключить малейшую деформацию стенок корпуса.

• Обустройство горловины под нагрузку. После подключения к канализационным сетям на поверхности земли остается только инспекционный люк. При монтаже под проезжей частью или парковкой, над жироуловителем обязательно отливается монолитная железобетонная разгрузочная плита, которая опирается на нетронутый грунт вокруг котлована. Она полностью снимает вес проезжающих автомобилей с корпуса прибора. Чугунный или композитный люк выводится строго заподлицо с асфальтом. При установке на газонной зоне смотровой люк выравнивается по уровню травы для беспрепятственной работы газонокосилок.

Регламентное обслуживание

Профилактический сервис осуществляется через удлиненную горловину и включает в себя периодическое удаление накопившейся жировой корки и донного шлама с помощью ассенизаторской машины (илососа), а также промывку тонкослойных ламелей (при их наличии) струей горячей воды под давлением. Благодаря внушительному полезному объему вертикальных станций, вызов илососа требуется в среднем всего 1 раз в квартал (раз в 3 месяца), что минимизирует эксплуатационные расходы предприятия.

Принцип работы и конструктивные особенности.

Подземные горизонтальные жироотделители представляют собой заглубленный в грунт резервуар вытянутой формы, внутри которого организована многоступенчатая система очистки сточных вод. Главное преимущество горизонтальной компоновки — возможность эффективно перерабатывать большие объемы стоков в условиях высокого уровня грунтовых вод (УГВ) и ограниченной глубины котлована. Вода перемещается по горизонтальной оси через последовательно расположенные камеры, что позволяет ламинаризировать поток и задействовать максимальную площадь зеркала воды для всплытия масел.

Станция состоит из нескольких отсеков, разделенных перегородками. В первом отсеке происходит первичное отстаивание и отделение крупных механических примесей — песка, остатков продуктов и волокон. Далее поток поступает в зону интенсивной сепарации, где установлены тонкослойные модули, выполненные в виде пакета наклонных пластин (ламелей) с углом наклона 60°. Проходя через ламельные пакеты, сточная вода разделяется на множество тонких изолированных слоев, что сводит турбулентность к нулю и активирует эффект коалесценции (слияния) мелких жировых капель. Расстояние всплытия жира сокращается до нескольких сантиметров, благодаря чему эффективность улавливания масел возрастает до 95–98% даже для мелкодисперсных фракций размером 30–50 микрон. Осветленная вода после прохождения всех камер переливается в выходной патрубок и сбрасывается в централизованную канализацию или направляется на дальнейшую очистку.

Преимущества тонкослойных модулей.

Применение ламельных модулей в горизонтальных подземных жироотделителях дает предприятию ряд существенных инженерных и экономических преимуществ:

Сокращение площади застройки и объемов земляных работ. За счет резкого увеличения эффективной поверхности сепарации в единице объема, производительность жироуловителя с ламелями в 2–3 раза выше, чем у традиционного гравитационного резервуара аналогичных размеров. Это позволяет использовать значительно более компактные подземные емкости, минимизируя затраты на разработку котлована, монтаж тяжелых железобетонных плит и обратную засыпку в условиях стесненной территории завода.

Стабильность очистки при пиковых и залповых сбросах. Ламельные блоки обеспечивают устойчивую работу станции даже при резких колебаниях расхода воды и концентрации загрязнений. Благодаря ламинаризации потока и минимальному межпластинному расстоянию, вынос жировых частиц с осветленной водой полностью исключен. Это критически важно для предприятий с цикличным режимом работы (например, во время ежесменной генеральной мойки цехов мясокомбината).

Простота регламентного обслуживания и самоочищение. Жесткий угол наклона пластин в 60° предотвращает глухое блокирование каналов: тяжелый шлам и ил непрерывно сползают по плоскости на дно отстойника, а уловленные фракции жира укрупняются и уходят по наклонным направляющим вверх, на зеркало воды. Для профилактической очистки модулей от застарелого налета достаточно периодически промывать их горячей водой под давлением через верхние технологические люки, что не требует демонтажа внутренних конструкций и сокращает время простоя оборудования.
